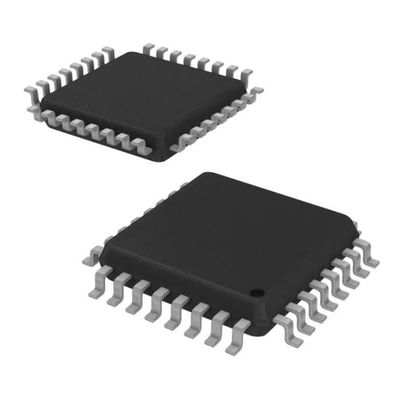

S9S08RN32W1MLCR Microcontrolador IC MCU 8BIT 32KB FLASH 32LQFP
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | S9S08RN32W1MLCR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Série: | S08 | Pacote: | Fita & carretel (TR) |
|---|---|---|---|
| Estado do produto: | Ativo | Digi-chave programável: | Não verificado |
| Processador do núcleo: | S08 | Tamanho de núcleo: | de 8 bits |
| Velocidade: | 20MHz | Conectividade: | ² C de I, LINbus, SPI, UART/USART |
| Realçar: | S9S08RN32W1MLCR,Microcontrolador IC MCU 8BIT,IC MCU 8BIT 32KB |
||
Descrição de produto
S9S08RN32W1MLCR Resistores de detecção de corrente Ic Mcu 8bit 32kb Flash 32lqfp
S08 S08 Microcontrolador IC 8-Bit 20MHz 32KB (32K x 8) FLASH 32-LQFP (7x7)
Especificações deS9S08RN32W1MLCR
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos Integrados (CIs) |
| Integrado | |
| Microcontroladores | |
| Mfr | NXP EUA Inc. |
| Series | S08 |
| Pacote | Fita e Carretel (TR) |
| Status do produto | Ativo |
| Digi-Key programável | Não verificado |
| Processador Núcleo | S08 |
| Tamanho do núcleo | 8 bits |
| Velocidade | 20MHz |
| Conectividade | I²C, LINbus, SPI, UART/USART |
| Periféricos | LVD, POR, PWM, WDT |
| Número de E/S | 26 |
| Tamanho da memória do programa | 32 KB (32 K x 8) |
| Tipo de memória do programa | CLARÃO |
| Tamanho da EEPROM | 256 x 8 |
| Tamanho da RAM | 4K x 8 |
| Tensão - Alimentação (Vcc/Vdd) | 2,7V ~ 5,5V |
| Conversores de dados | A/D 16x12b |
| Tipo de oscilador | interno |
| Temperatura de operação | -40°C ~ 125°C (TA) |
| Tipo de montagem | Montagem em superfície |
| Pacote / Estojo | 32-LQFP |
| Pacote de dispositivos do fornecedor | 32-LQFP (7x7) |
| Número do produto base | S9S08 |
Características deS9S08RN32W1MLCR
• Unidade de processador central S08 de 8 bits (CPU)
– Barramento de até 20 MHz a 2,7 V a 5,5 V na faixa de temperatura de -40 °C a 125 °C
– Compatível com até 40 fontes de interrupção/reinicialização
– Suporta interrupção aninhada de até quatro níveis
- Memória interna
– Leitura/programação/apagamento flash de até 60 KB em plena tensão e temperatura de operação
– EEPROM de até 256 bytes com ECC;setor de apagamento de 2 bytes;EEPROM programa e apaga durante a execução do código do flash
– Até 4096 bytes de memória de acesso aleatório (RAM)
- Proteção de acesso a Flash e RAM
• Modos de economia de energia
– Um modo de parada de baixa potência;modo de espera de energia reduzida
– O registro de habilitação de relógio periférico pode desabilitar relógios para módulos não utilizados, reduzindo as correntes;permite que os relógios
permanecem habilitados para periféricos específicos no modo stop3
• Relógios
– Oscilador (XOSC) - oscilador Pierce controlado por loop;ressonador de cristal ou cerâmica
– Fonte de clock interno (ICS) - contendo um loop de travamento de frequência (FLL) controlado por
referência;ajuste preciso da referência interna, permitindo 1% de desvio na faixa de temperatura de 0 °C a 70 °C e -40 °C a 85 °C, 1,5% de desvio na faixa de temperatura de -40 °C a 105 °C e 2% de desvio na faixa de temperatura de -40 °C a 125 °C;até 20MHz
• Proteção do sistema
– Watchdog com fonte de relógio independente
– Detecção de baixa tensão com reset ou interrupção;pontos de viagem selecionáveis
– Detecção de opcode ilegal com reset
– Detecção de endereço ilegal com reset
Formulários deS9S08RN32W1MLCR
Os números de peça do chip têm campos que identificam a peça específica.Você pode usar os valores desses campos para determinar a peça específica que recebeu.
Classificações Ambientais e de Exportação deS9S08RN32W1MLCR
| ATRIBUTO | DESCRIÇÃO |
| Status RoHS | Compatível com ROHS3 |
| Nível de Sensibilidade à Umidade (MSL) | 3 (168 horas) |
| Estado REACH | REACH não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
Deseja saber mais detalhes sobre este produto
